Membuat dinding di Autocad
Membuat dinding di Autocad ada banyak cara dan tentunya masing-masing cara memiliki kekurangan dan kelebihan. AmtekDC akan memberikan cara yang mudah di mengerti jadi sobat AmtekDC akan mudah mengikuti langkahnya
Kita membuat dinding dengan perintah Multi Line atau MLine yaa, kita akan membuat dinding dengan ukuran 150mm atau 15cm, maka langkahnya adalah ;
Cara Pertama
- ML, enter
- J, enter (pastikan justification di posisi Zero, karena kita akan membuat denah dengan mengikuti sumbu AS atau grid yang sudah kita buat)
- S, enter, masukkan angka 150 (ketebalan dindingnya)
- Kik kiri, gerakan ke arah yang di inginkan (bisa memakai angka/jarak)
- Enter
Kita akan mendapatkan tarikan dua buah garis dengan ketebalan atau jarak dari garis ke garis 150. Ingat hasil Multi Line atau MLine adalah seperti garis Polyline, jadi kita Explode agar mudah di modifikasi
Cara Kedua
Kita setting dulu Multi Line nya
- MLStyle, enter

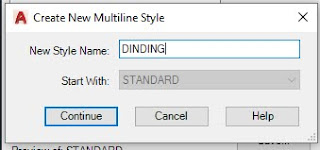

- New, (beri nama)
- Klik Continue
- Klik Add, di kolom Offset isikan 0.300 dan -0.300 agar kita memiliki dua garis dinding
Kita akan mendapatkan hasil Multi Line yang berbeda dari sebelumnya. Kita dapat memodifikasi Multi Line di perintah MLStyle (jika ingin hasil Multi Line nya tertutup, warna garisnya berbeda) dan jika ingin ada arsirannya maka setelah dinding selesai kita buat, kita dapat mengarsir bagian dalam dinding dengan perintah HATCH
Agar lebih jelas dapat melihat tutorial online dibawah ini
